WOODY ACTIVE 87 SALON CRUISER

７．電気設備


バッテリーケースＡＣデルコ３０、２台用ケースを製作します。	バッテリーケース太い電線が必要ですから、それに合わせてケースを切りかきます。	バッテリーデルコボイジャーのM30MF（115A）を２台搭載。

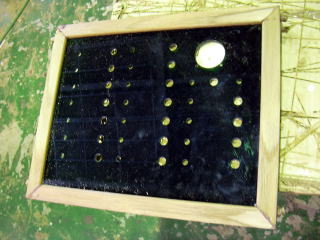

１２Ｖ操作盤電気操作盤は全て自社製です。	配電盤左側が12V系。右側が100V系になります。	電気配線の開始この配線は総延長500mにも及びます。

電気設備配線がかなり集まってきました。	インバータと発電機インバータは1.5kWの完全サインカーブ。発電機は2.5kW 120V 60Hz。

サロン部室内灯。	サロン部室内灯。	フォアバース用チューリップ型室内灯。

トイレ室内灯。

船内ステレオスピーカー船内バルクヘッド左右に船内スピーカーを設置しました。右舷側はトイレ内になりますので、後日カバーを付けます。		コクピット用スピーカー

エンジンファン

100V操作パネル切り替えスイッチ：陸電、発電器、インバータ、指示ランプ３ヶ、電圧計、ブレーカースイッチ 4連、切り替えスイッチの100Vと120V、コンセント、ウインドラスブレーカースイッチ、発電器駆動スイッチの以上が設備としてパネルにしました。	12V操作パネル 17の主スイッチとバッテリーチェックスイッチを取り付け作ります。WOODYヨットの標準12Vパネルです。
