WOODY ACTIVE 87 クルーザーヨットの建造

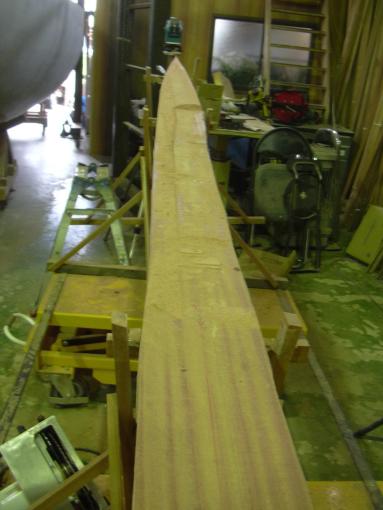

WOODYヨットキール材の加工

積層の終わったキール材を正確に幅切り加工をします。

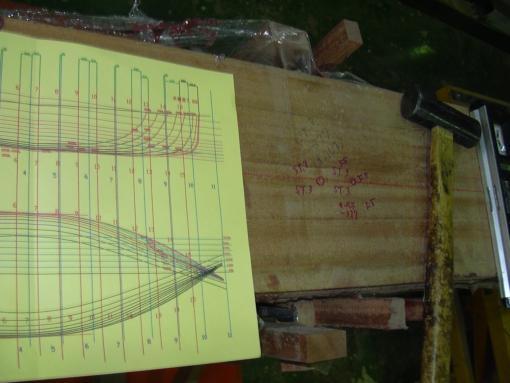

WOODYヨットステーション・フレーム位置決め

各ステーション（ステーションとは喫水全長を１０分の１に分割したのが１ステーションになります）の位置をキール材に罫書き（けがき）をします。水船長は7200mmなので１ステーションは720mm間隔となります。
実際のフレームの付く間隔は500mmなので、設計図ではステーション間隔しか明記されていませんので、従来は原寸大の図面を書いて計算しいましたが、ACTIVE艇は私がCADで設計して全てコンピュータ上で算出しています。

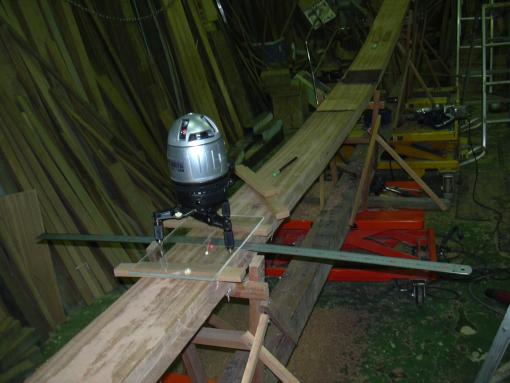

WOODYヨットキール材のセンター出し

キール材にフレーム取り付け用のフロア材設置の為、正確に90度の角度を出す必要があります。足立ヨット造船にある４台のレーザー墨出し器の内、１台は90度の角度を照射できます。
